TPC - LUBRIFICATORI A RULLI Ø32





TIPO	RULLO mm.	A mm	B mm	C mm	D mm	E mm
1 - TPC 20	20	75	45	87	86	63
1 - TPC 30	30	85	45	87	96	73
1 - TPC 50	50	105	45	87	116	93
1 - TPC 75	75	130	45	87	141	118
1 - TPC 100	100	155	45	87	166	143
1 - TPC 150	150	205	45	87	216	193
1 - TPC 200	200	255	45	87	266	243
1 - TPC 250	250	305	45	87	316	293



Sistema di lubrificazione a rulli diametro 32mm per nastri metallici dalle ridotte dimensioni con n°2 ingressi olio.

Caratteristiche:

- Struttura in metallo con scarico Ø6 per olio in eccesso
- Rulli in feltro Ø esterno 32 mm - Ø interno 22 mm
- Spessore del feltro 5 mm
- N°2 Ingressi Ø6: 1 su rullo superiore e 1 su rullo inferiore
- Serraggio con molle
- Bloccaggio meccanico dell’albero inferiore
- Viscosità massima olio 40° C - 100 mm2
- Spessore materiale da 0,2 a 1 mm







TLR - LUBRIFICATORI  A  RULLI  Ø48







TIPO	RULLO mm	A mm	B mm	C mm	D mm	E mm
1 - TLR 100	100	184	70	132	240	168
1 - TLR 150	150	234	70	132	290	218
1 - TLR 200	200	284	70	132	340	268
1 - TLR 300	300	384	70	132	440	368
1 - TLR 400	400	484	70	132	540	468
1 - TLR 500	500	584	70	132	640	568
1 - TLR 600	600	684	70	132	740	668
1 - TLR 700	700	784	70	132	840	768
1 - TLR 800	800	884	70	132	940	868
1 - TLR 900	900	984	70	132	1040	968
1 - TLR 1000	1000	1084	70	132	1140	1068
1 - TLR 1300	1300	1384	70	132	1440	1368
1 - TLR 1500	1500	1584	70	132	1640	1568



Sistema di lubrificazione a rulli diametro 48mm per nastri metallici con n°2 ingressi olio e regolazione autonoma del flusso.



Caratteristiche:



- Struttura in metallo con scarico Ø8 per olio in eccesso
- Rulli in feltro Ø esterno 48 mm - Ø interno 36 mm
- Spessore del feltro 6 mm
- N°2 Ingressi Ø8: 1 su rullo superiore e 1 su rullo inferiore e rubinetti a spillo
- Serraggio con molle
- Dispositivo meccanico per bloccaggio albero inferiore
- Viscosità massima olio 40° C - 150 mm2
- Spessore materiale da 1 a 2,5 mm





Dimensioni:





TLR-CP - LUBRIFICATORI A RULLI con CILINDRI PNEUMATICI Ø48











MODELLLO	LARGHEZZA DEI RULLI        mm	A mm	B mm	C mm	D mm	E mm
1 - TLC - CP 200	200	284	70	179	370	268
1 - TLC - CP 300	300	384	70	179	470	368
1 - TLC - CP 400	400	484	70	179	570	468
1 - TLC - CP 500	500	584	70	179	670	568
1 - TLC - CP 600	600	684	70	179	770	668
1 - TLC - CP 700	700	784	70	179	870	768
1 - TLC - CP 800	800	884	70	179	970	868
1 - TLC - CP 900	900	984	70	179	1070	968
1 - TLC - CP 1000	1000	1084	70	179	1170	1068
1 - TLC - CP 1300	1300	1384	70	179	1470	1368
1 - TLC - CP 1500	1500	1584	70	179	1670	1568





Sistema di lubrificazione a rulli diametro 48mm per nastri metallici, n°2 ingressi con regolazione autonoma del flusso dell’olio e cilindri pneumatici per il sollevamento e serraggio del rullo superiore.

Il lubrificatore TLR-CP è corredato inoltre di valvola manuale per il comando del sollevamento e serraggio con regolatore di pressione aria max 2 bar.



Caratteristiche:


- Struttura in metallo con scarico Ø8 per olio in eccesso
- Rulli in feltro Ø esterno 48 mm - Ø interno 36 mm
- Spessore del feltro 6 mm
- N°2 Ingressi: 1 rullo superiore e 1 rullo inferiore e rubinetti a spillo
- Serraggio e sollevamento del rullo superiore con cilindri pneumatici
- Valvola manuale per comando sollevamento e serraggio con regolatore pressione aria max 2 bar
- Dispositivo meccanico per bloccaggio albero inferiore
- Viscosità massima olio 40° C - 150 mm2
- Spessore materiale da 1 a 5 mm





TNLP - LUBRIFICATORI A RULLI Ø100







TIPO	RULLO mm	A mm	B mm	C mm	D mm.
1 - TNLP - 400	400	562	114	240	532
1 - TNLP - 600	600	762	114	240	732
1 - TNLP - 800	800	962	114	240	932
1 - TNLP - 1000	1000	1162	114	240	1132
1 - TNLP - 1200	1200	1362	114	240	1332
1 - TNLP - 1400	1400	1562	114	240	1532
1 - TNLP - 1600	1600	1762	114	240	1732
1 - TNLP - 2000	2000	2162	114	240	2132



Sistema di lubrificazione a rulli diametro 100mm per nastri metallici con n°4 ingressi olio e cilindri pneumatici per il sollevamento e serraggio del rullo superiore.
Il lubrificatore TNLP è corredato inoltre di valvola manuale per il comando del sollevamento e serraggio con regolatore di pressione aria max 2 bar.

Caratteristiche:

- Struttura in metallo con scarico Ø8 per olio in eccesso
- Rulli in feltro Ø esterno 100 mm - Ø interno 80 mm
- Spessore del feltro 10 mm
- N°4 Ingressi Ø6: 2 rullo superiore e 2 rullo inferiore
- Serraggio e sollevamento del rullo superiore con cilindri pneumatici
- Valvola manuale per comando sollevamento e serraggio con regolatore pressione aria max 2 bar
- Dispositivo meccanico per bloccaggio albero inferiore
- Viscosità massima olio 40° C - 150 mm2
- Spessore materiale da 1 a 10 mm







1-TLS4U-TP - LUBRIFICATORE SPRAY









Il lubrificatore spray è adatto per lubrificazioni senza nebbia con omogeneità di applicazione, riducendo il consumo di olio e aumentando così la vita degli stampi.

La pompa aspira il lubrificante dal serbatoio e lo spinge senza contatto con l’aria agli ugelli che generano l’effetto spray.
Gli ugelli forniti sono adattabili alle varie posizioni di lavoro, completi di valvola di ritegno anti gocciolamento, generano uno spray a forma di sottile ventaglio.

Variando la posizione e l’angolazione di utilizzo dell’ugello si possono ottenere diverse aree di lubrificazione.

Caratteristiche:

- Serbatoio con capacità 12 lt. saldato su piastra dedicata da appendere
- Livello visivo di min. e max
- Filtro interno su uscita prodotto
- Pompa pneumatica con n°4 uscite, 3 con rubinetti
- N°4 ugelli completi di tubazioni
- Elettrovalvola per comando pompa pneumatica
- Bobina elettrovalvola standard 24V AC, alternativa 24V DC

ACCESSORI 1-TLS4U-TP :

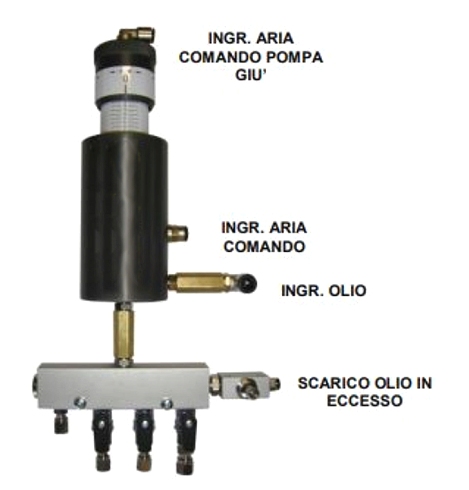

Pompa pneumatica per lubrificatore spray in alluminio ricavato dal pieno e con ossidazione dura.

Composta di regolazione della portata, ripartitore 4 vie per la possibilità di utilizzo fino a 4 ugelli contemporaneamente su un’unica pompa (3 escludibili con rubinetto)







1-TLSM2 /3/4/6 - LUBRIFICATORE SPRAY MINIMIZZATORE





Il lubrificatore minimale TLSM è composta da 1 fino a 6 micro pompe a seconda delle varie esigenze.

La micro pompa pneumatica dosa una piccolissima quantità di lubrificante che, attraverso il tubo capillare interno della tubazione coassiale, arriva all’ugello di
spruzzo.

Il lubrificante viene prelevato dall’aria compressa che lo polverizza e lo proietta verso il punto di contatto stampo/pezzo, formando un rivestimento che riduce l’attrito generato dalla lavorazione.
La pressione dell’aria che arriva all’ugello deve essere regolata tramite il regolatore flusso aria (0 – 2 Bar).
La portata per corsa viene regolata per mezzo del pomolo da 0 mm3 a 41 mm3.

Caratteristiche:

- Serbatoio con capacità 12 lt. saldato su piastra dedicata da appendere
- Livello visivo di min. e max
- Filtro interno su uscita prodotto
- Pompa con regolatore corsa pistone
- Ugelli completi di tubazioni coassiali
- Regolatore di flusso aria con manometro
- Elettrovalvola per comando pompa pneumatica
- Bobina elettrovalvola standard 24V DC, alternativa 24V AC



ACCESSORI 1-TLSM :







1-TB.AL - IMPIANTO AUTOMATICO LUBRIFICAZIONE







Impianto di tipo elettro-pneumatico di lubrificazione a spruzzo a bassissima pressione in grado di depositare film di lubrificante regolabile attraverso l'utilizzo di valvole automatiche di spruzzatura complete di tubazioni.
Il sistema è caratterizzato dalla semplicità di utilizzo garantendo una rilevante riduzione di lubrificante rispetto ai sistemi a rulli, migliorando l'uniformità e la distensione rispetto ai modelli intermittenti detti a "pompetta".
L'impianto è stato creato per alimentare sino a 6 valvole di spruzzatura a bassa pressione, con ripartitore opzionale, attraverso un segnale esterno (contatto pulito).
Il sistema sarà quindi interfacciato alla linea che, tramite la chiusura di contatti puliti, comanderà l’apertura delle valvole e la durata della spruzzatura.
L'alimentazione del prodotto avviene attraverso un serbatoio a pressione da 18 litri dotato di filtro e livello elettrico.
La gestione della pressione di spinta prodotto nel serbatoio e dell'aria di polverizzazione delle valvole di spruzzatura avviene attraverso dei regolatori di pressione di precisione

completi di manometro posti sulla centralina di comando che permettono una regolazione in funzione della viscosità del prodotto applicato





1-TB.LSA-ECO - IMPIANTO AUTOMATICO LUBRIFICAZIONE







Impianto di tipo elettro-pneumatico di lubrificazione a spruzzo a bassissima pressione in grado di depositare film di lubrificante regolabile attraverso l'utilizzo di valvole automatiche di spruzzatura e box con predisposizione aspiratore aria.
Il sistema è caratterizzato dalla semplicità di utilizzo garantendo una rilevante riduzione di lubrificante rispetto ai sistemi a rulli, migliorando l'uniformità e la distensione rispetto ai modelli intermittenti detti a "pompetta".
Il sistema sarà quindi interfacciato alla linea che, tramite la chiusura di contatti puliti, comanderà l’apertura delle valvole e la durata della spruzzatura.
L'alimentazione del prodotto avviene attraverso un serbatoio a pressione da 18 litri dotato di filtro e livello elettrico.
La gestione della pressione di spinta prodotto nel serbatoio e dell'aria di polverizzazione delle valvole di spruzzatura superiori e inferiori avviene attraverso dei regolatori di pressione di precisione completi di manometro posti sulla
centralina di comando che permettono una regolazione in funzione della viscosità del prodotto applicato.






1-LSA - IMP. AUTOMATICO di LUBRIFICAZIONE con BOX





Impianto per la lubrificazione a spruzzo di tipo automatico della lamiera con sistema di nebulizzazione a bassissima pressione. Questo sistema, grazie all'utilizzo di ugelli automatici con interasse di 100mm, consente una micronizzazione fine del prodotto che viene disteso sulla lamiera in modo uniforme con la grammatura voluta.
Tutti i collegamenti della macchina sono di tipo rapido per velocizzare i lavori di installazione e manutenzione. Il sistema di alimentazione olio avviene attraverso una pompa pneumatica a doppia membrana dotata di filtro posizionata nella centralina con pescaggio prodotto direttamente da fusto 200 litri.
La gestione della pressione di spinta prodotto, dell'aria di nebulizzazione superiore e inferiore delle valvole di spruzzatura avviene attraverso dei regolatori di pressione completi di manometro posti sulla centralina che permettono una regolazione in funzione della viscosità del prodotto applicato.

BOX DI SPRUZZATURA

Il box di spruzzatura è caratterizzato da una struttura robusta con carrelli estraibili superiore e inferiore per la regolazione e la manutenzione del lubrificatore.

Dotato di paratia mobile e relativi cilindri per il sollevamento e predisposto per allacciamento sistema di aspirazione.

VALVOLE DI SPRUZZATURA



SERBATOI PER LUBRIFICATORI A RULLI



	SERBATOIO A CADUTA            SERB/CAD6   Capacità serbatoio  6 lt. Indicatore visivo del livello dell’olio. Elettrovalvola che chiude il flusso dell’olio ai rulli quando la macchina si ferma. Serbatoio plastico da 5 litri per il recupero dell’olio eccedente. N°3 tubi lunghezza 2m per collegamento serbatoio olio a lubrificatore a rulli.   Bobina elettrovalvola montata di serie 24V AC. A richiesta: -bobina elettrovalvola a 24V DC o 110V AC                     - livello olio elettrico
	SERBATOIO A PRESSIONE               SERB/PRESS18   Capacità serbatoio  18 lt. Livello olio elettrico Regolatore di pressione aria da 0 bar a 2 bar Valvola di sfiato tarata a 2 bar Serbatoio in inox da appoggiare a terra Elettrovalvola che regola il flusso dell’olio ai rulli  Serbatoio plastico da 5 litri per il recupero dell’olio eccedente N°3 tubi lunghezza 2m per collegamento serbatoio olio a lubrificatore a rulli Bobina elettrovalvola montata di serie 24V AC A richiesta: -bobina elettrovalvola a 24V DC o 110V AC                      -livello olio elettrico
	SERBATOIO CON POMPA PNEUMATICA E OSCILLATORE CICLICO     SERB.POMPA-OC       Capacità 24 lt.   Livello visivo di min. e max.   Coperchio completamente asportabile.   Filtro e tappo per riempimento e ispezione.   Pompa pneumatica adatta per qualsiasi tipo di lubrificante,   con la possibilità di regolare la quantità di lubrificante da inviare ai rulli       Oscillatore a ciclo continuo per comando pompa pneumatica       La frequenza con cui si susseguono le fasi è determinata agendo sulle due viti di regolazione collocate a un’estremità laterale dell’oscillatore e protette da un coperchio.   Le viti di regolazione determinano l’una il tempo di sosta nello stato di riposo, l’altra il tempo di sosta nello stato di massima corsa.   Alimentazione aria 6 Bar   A richiesta: -livello olio elettrico       SERBATOIO CON POMPA PNEUMATICA E ELETTROVALVOLA       SERB. POMPA Capacità 24 lt. Livello visivo di min. e max.   Coperchio completamente asportabile.   Filtro e tappo per riempimento e ispezione.   Pompa pneumatica adatta per qualsiasi tipo di lubrificante, con la possibilità di regolare la quantità di lubrificante da inviare ai rulli.   Elettrovalvola per comando pompa pneumatica   L’elettrovalvola può essere comandata:   - ad ogni ciclo macchina.   - è possibile in alternativa montare un temporizzatore pausa-lavoro sulla bobina.   - oppure si può utilizzare un’apparecchiatura per comandare l’elettrovalvola dopo un numero preselezionato di colpi della pressa.   A richiesta:   -bobina elettrovalvola a 24V DC o 110V AC   -livello olio elettrico

---
